応用:

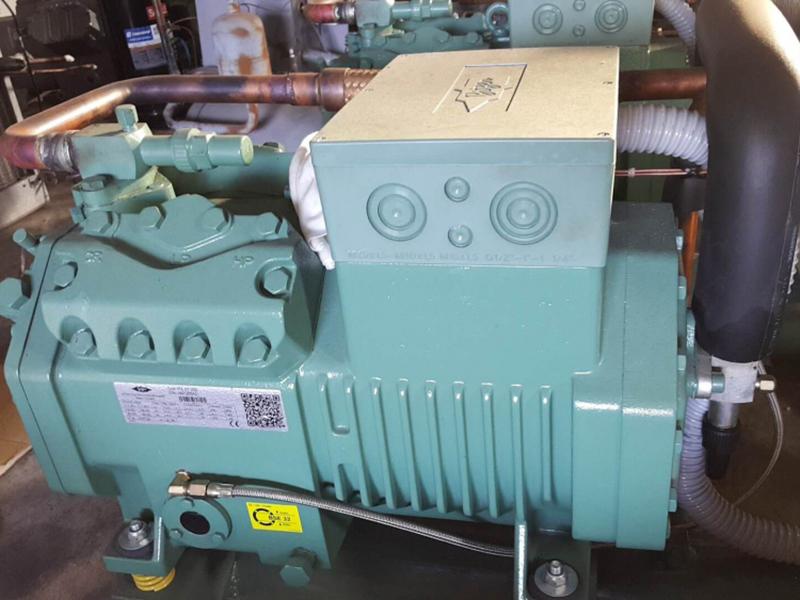

商業用半密閉型コンプレッサー用気密端子板は、大型冷水機や商業用エアコンなどに応用されます。高出力電流に対する負荷能力や高圧力に優れた抵抗力があるため、商業や工業応用に安定した電気接続をします。
材料:
鉄板：C45
ピン：C45/ 446SS/ 4J28
ガラス：耐熱ガラス
当社の気密端子板の性能パラメータは以下をご覧下さい。
- 高絶縁性：5000MΩ以上 (DC500V)
- 高気密性：2.5Mpa作動電圧で気密保持
- 耐高圧性：2000VAC以上、漏れ電流≤0.5mA
- 耐腐食性：塩水噴霧試験標準GB/T2423.17、8級以上のレベル
- 耐冷媒、耐油性：R114a、R410a、R22とCO2
- 耐熱衝撃：-40〜300℃の環境で使用
焼結過程
- 1. 材料購入
- 2. 材料検査
- 3. ピンエッチング
- 4. 金属ベースの油を除去
- 5. 組立と焼結
- 6. 気密検査
- 7. ニッケルめっき
- 8. タグ溶接
- 9. シリル化
- 10. 電気性能検査
- 11. 外観検査
- 12. QA検査
- 13. 包装
- 14. 出荷
仕上げ:
当社のガラス端子製品の表面に無電解ニッケルめっき加工をし、塗装の厚さは3-5μm。水銀、鉛、カドミウム、六価クロムなどの有害物質を含まない環境にやさしい塗装です。メッキを施した後、ガラス端子表面は耐食性、耐酸、耐アルカリ性、耐錆性、耐熱性、また、各種冷媒対する耐性など機能を備えます。ヨーロッパ規格に準拠、SGS環境保護のレポートを保持します。
- 耐食性：ISO9227-2017規格に基づき、5％の塩水噴霧を12時間試験、サビが出る面積は5％以下です。
- 塩水噴霧試験の基準：GB/T2423.17、IEC60068-2-11、ISO4628-3

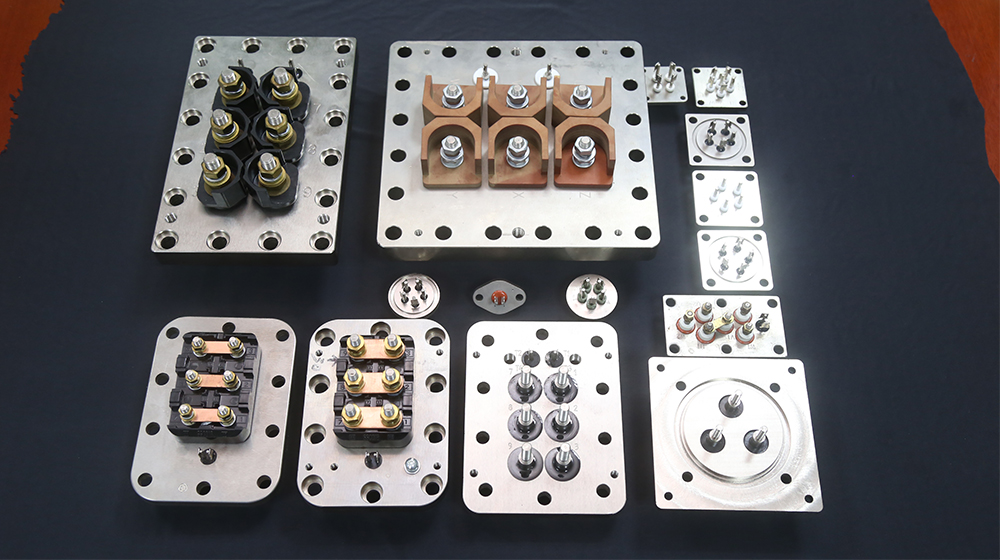

商業用エアコンのコンプレッサー（76-810V）用半密閉型ガラス端子の他のモデルは以下をご参照ください。

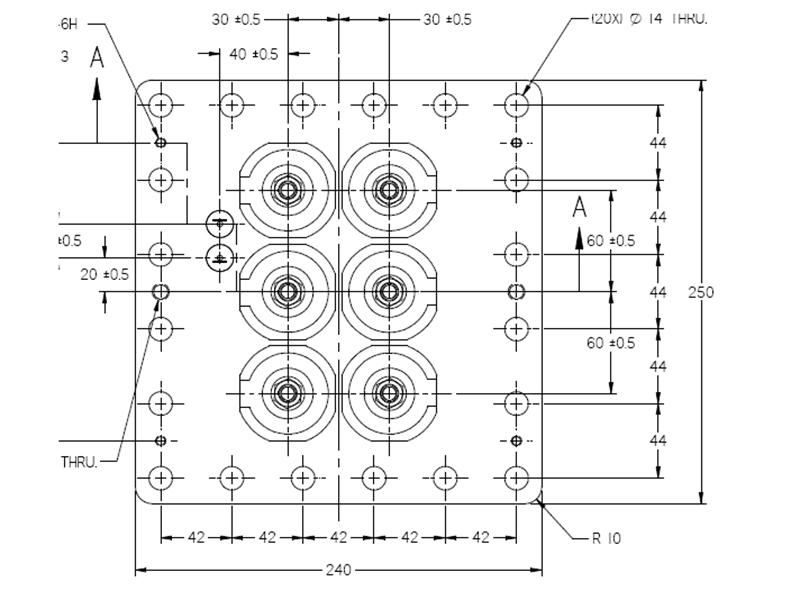

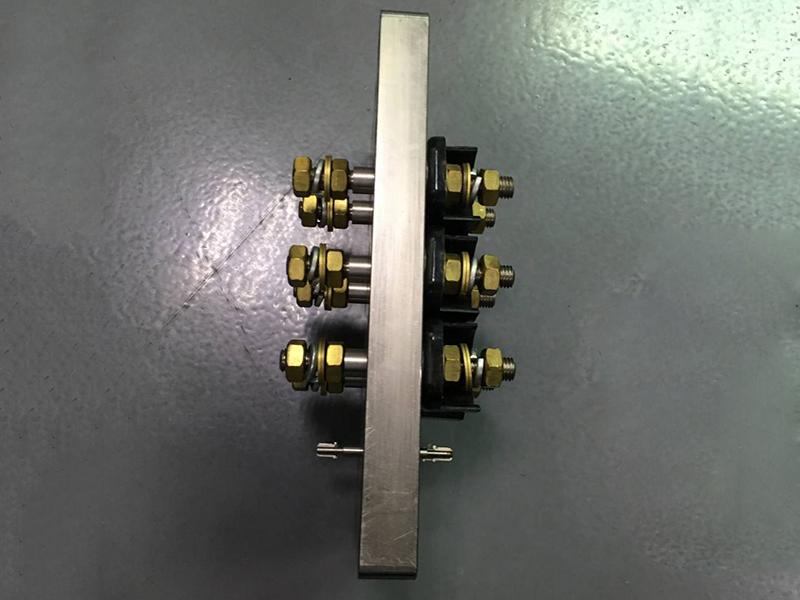

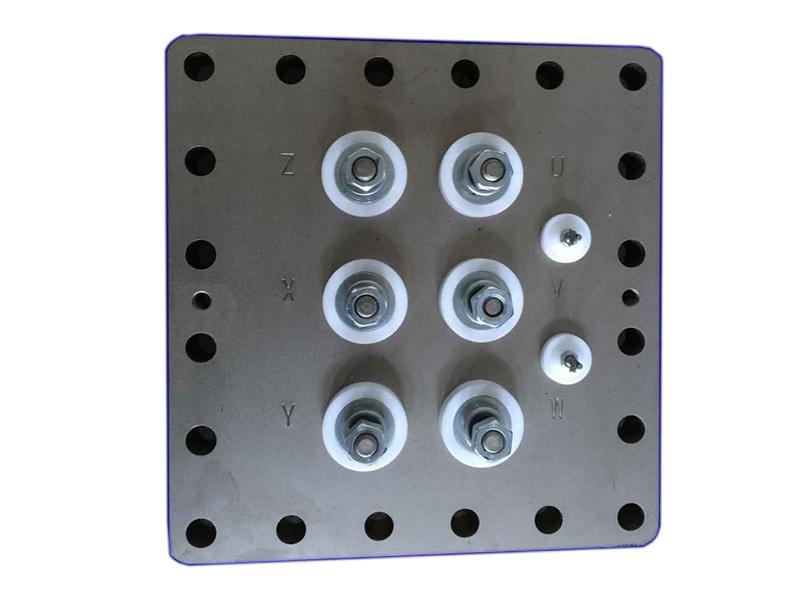

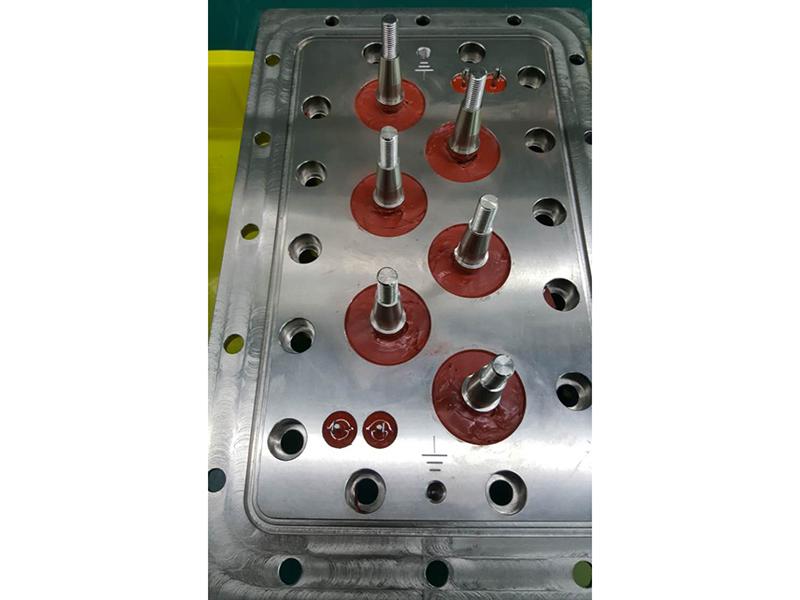

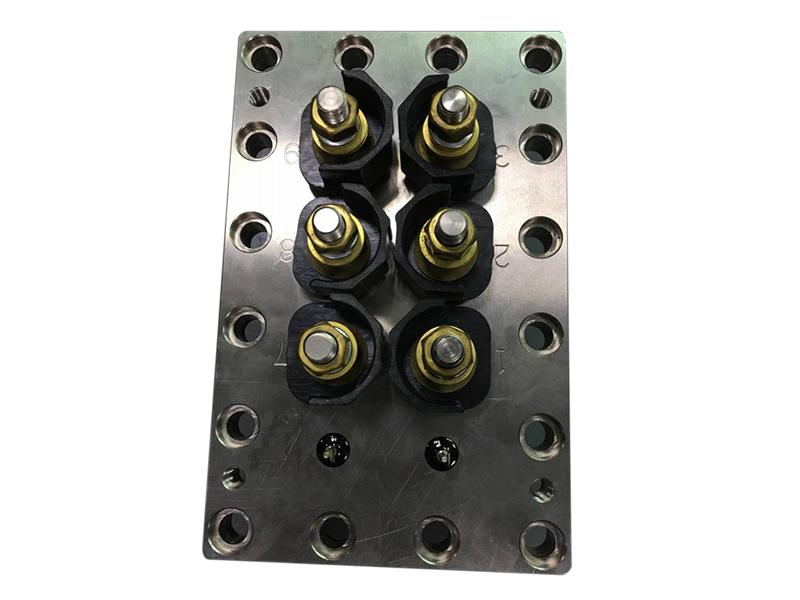

商業用半密閉型コンプレッサー用気密端子板 SCP-1
| モデル | 本体の厚さ: mm | ピンとピンの距離: mm | ピンの規格 | ピンの長さ: mm | 外部寸法: mm | 仕上げ | 最大電流 |
| SCP-1 | 24mm | 60mm | 2*M10-Φ10 | 94mm | 250*240*24 | ニッケルめっき | 270A |

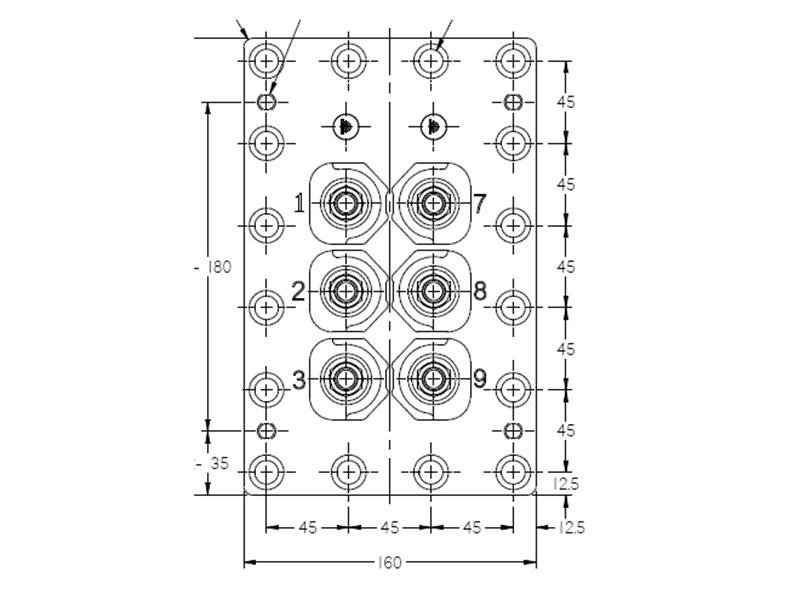

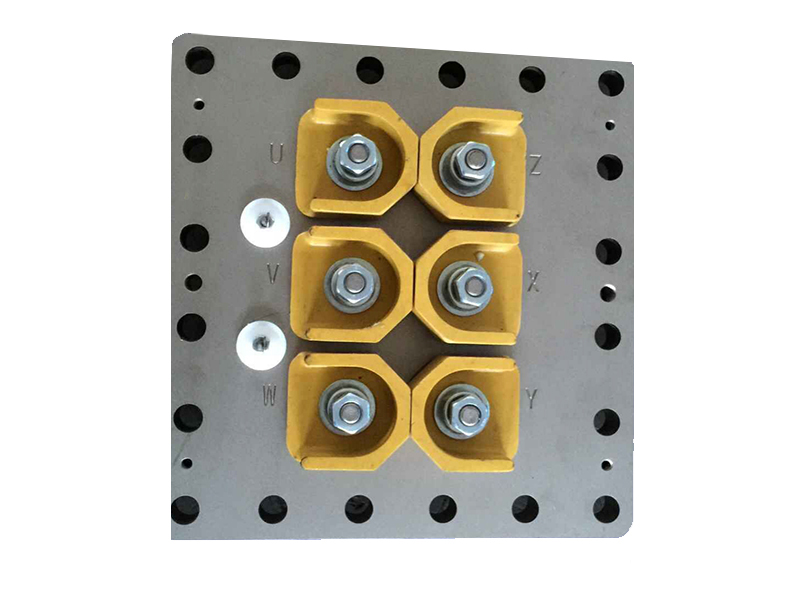

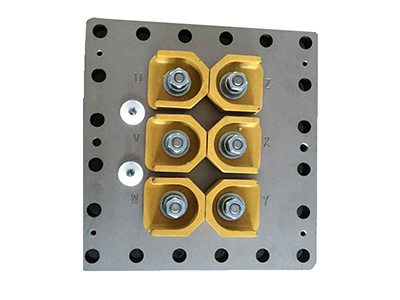

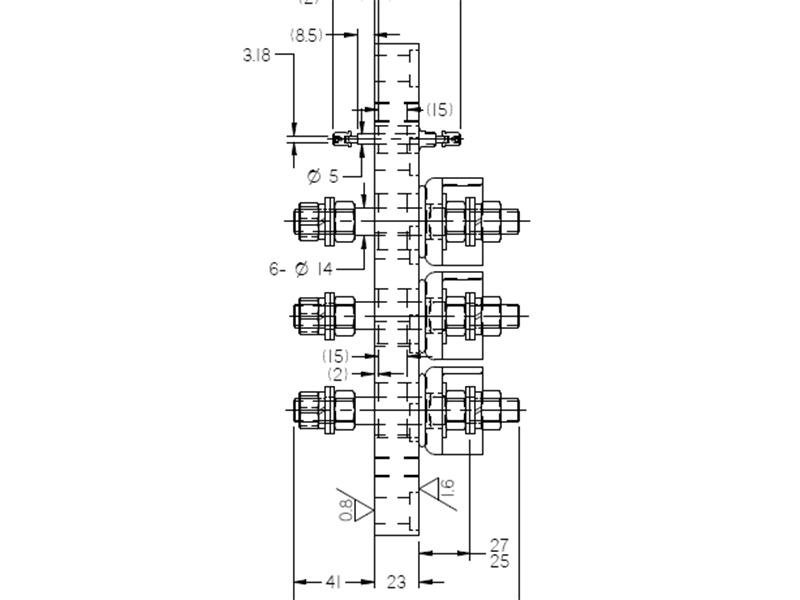

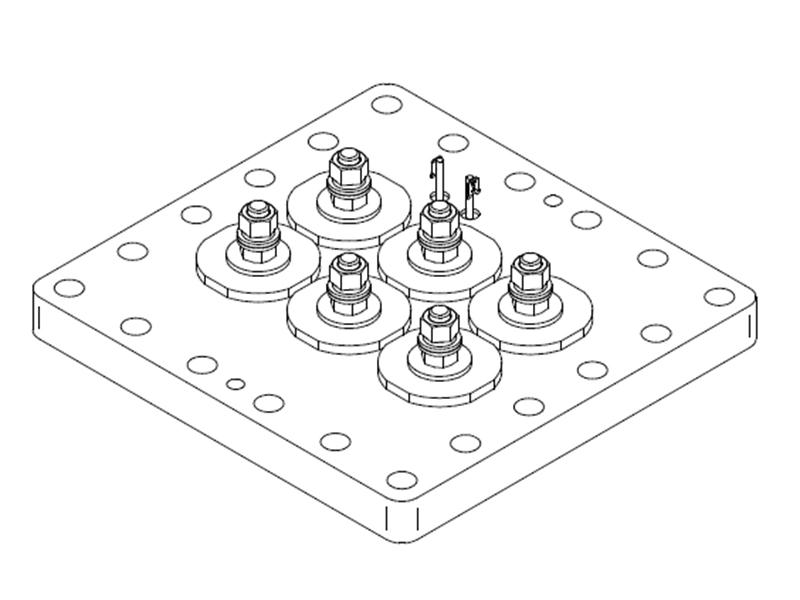

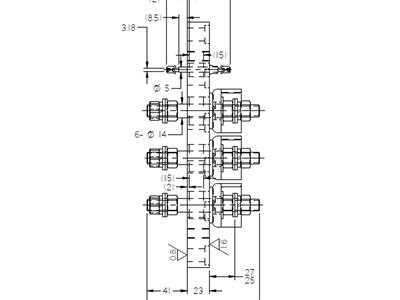

商業用半密閉型コンプレッサー用気密端子板 SC-4-58
| モデル | 本体の厚さ: mm | ピンとピンの距離: mm | ピンの規格 | ピンの長さ: mm | 外部寸法: mm | 仕上げ | 最大電流 |
| SC-4-58 | 23mm | 48mm | 2*M12-Φ14 | 115mm | 250*160*23 | ニッケルめっき | 300A |

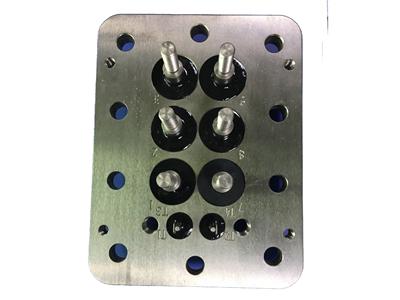

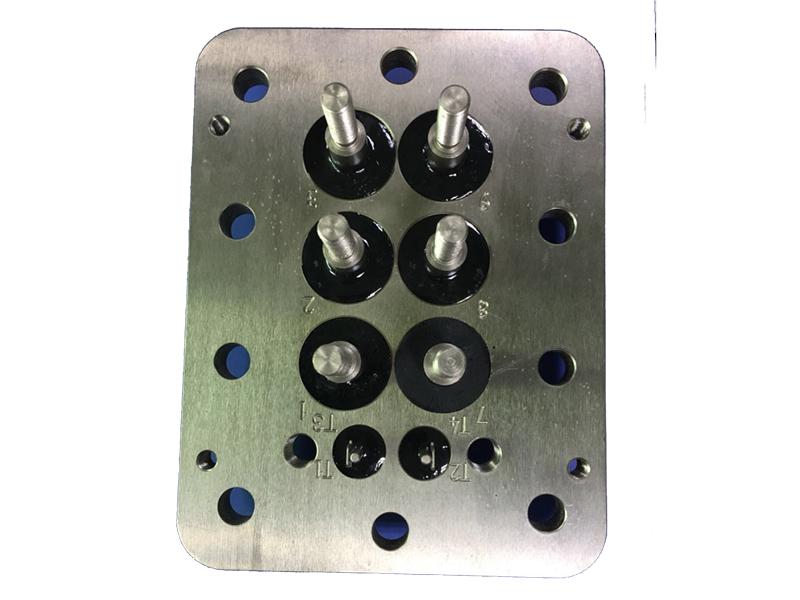

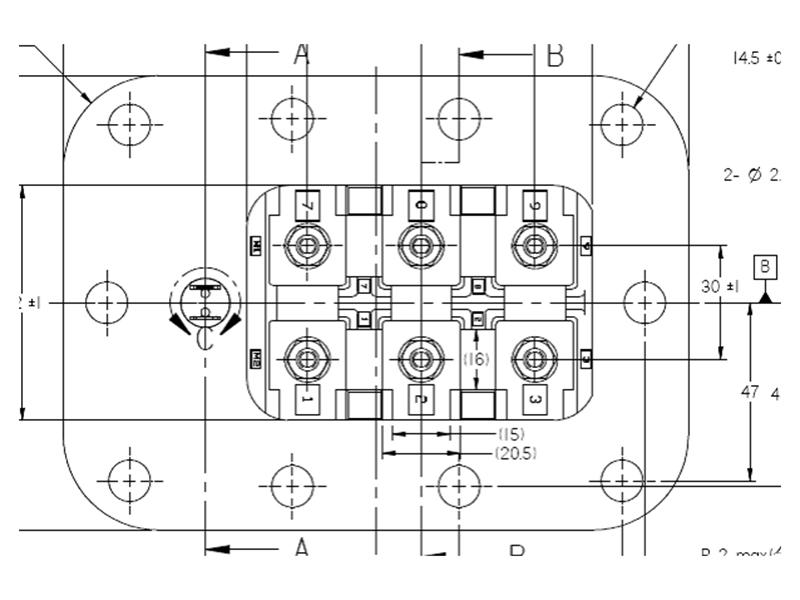

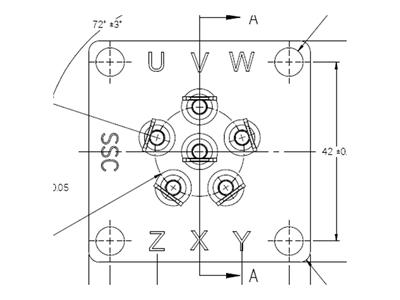

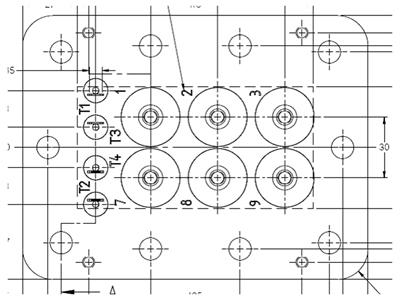

商業用半密閉型コンプレッサー用気密端子板 SC-4-66
| モデル | 本体の厚さ: mm | ピンとピンの距離: mm | ピンの規格 | ピンの長さ: mm | 外部寸法: mm | 仕上げ | 最大電流 |
| SC-4-66 | 12mm | 30-33mm | M8-M6-Φ8 | 68mm | 170*130*12 | ニッケルめっき | 200A |

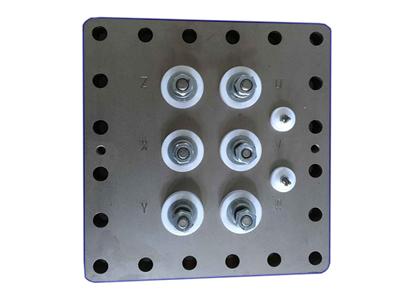

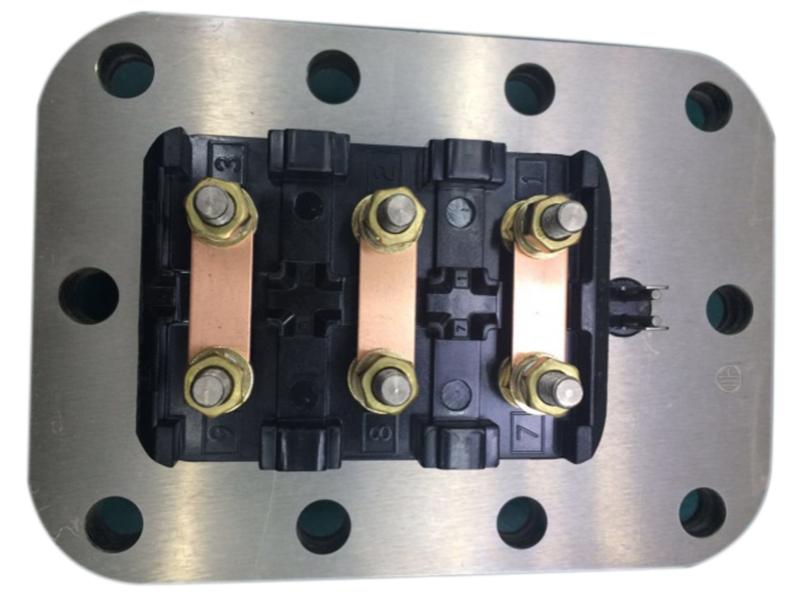

商業用半密閉型コンプレッサー用気密端子板 SC-4-75
| モデル | 本体の厚さ: mm | ピンとピンの距離: mm | ピンの規格 | ピンの長さ: mm | 外部寸法: mm | 仕上げ | 最大電流 |
| SC-4-75 | 25mm | 49-80mm | 2*M10-Φ16 | 123.5mm | 322*253*25 | ニッケルめっき | 270A |

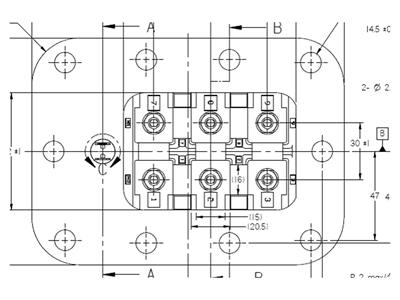

商業用半密閉型コンプレッサー用気密端子板 SC-4-20
| モデル | 本体の厚さ: mm | ピンとピンの距離: mm | ピンの規格 | ピンの長さ: mm | 外部寸法: mm | 仕上げ | 最大電流 |
| SC-4-20 | 12mm | 30mm | M6-M5-Φ8 | 70mm | 165*120*12 | ニッケルめっき | 170A |

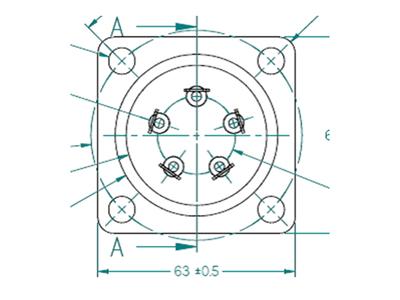

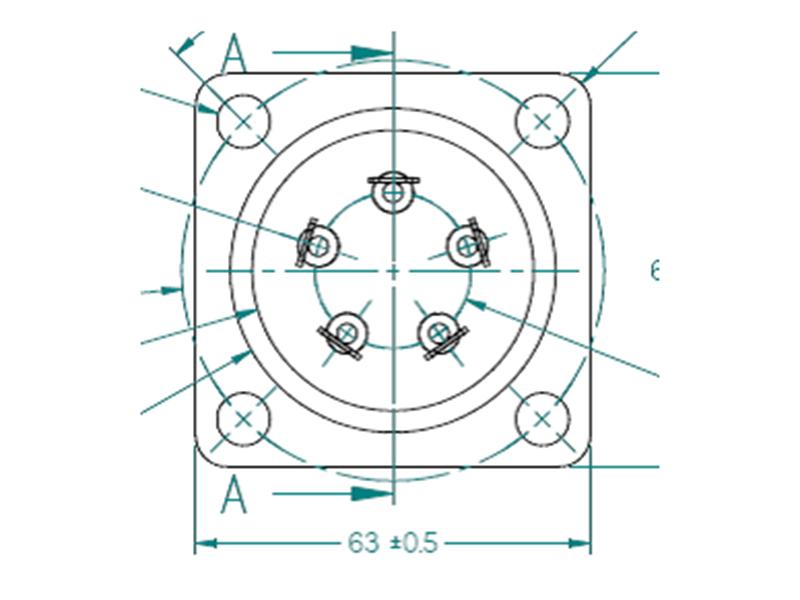

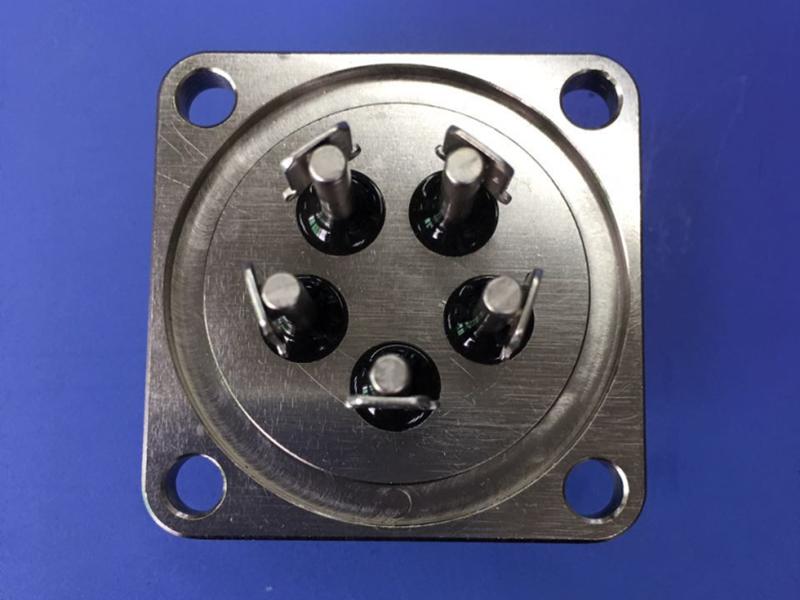

商業用半密閉型コンプレッサー用気密端子板 SC-4-60
| モデル | 本体の厚さ: mm | ピンとピンの距離: mm | ピンの規格 | ピンの長さ: mm | 外部寸法: mm | 仕上げ | 最大電流 |
| SC-4-60 | 6.5mm | 5mm | Φ3.2mm | 36.5mm | 63*63*6.5 | ニッケルめっき | 30A |

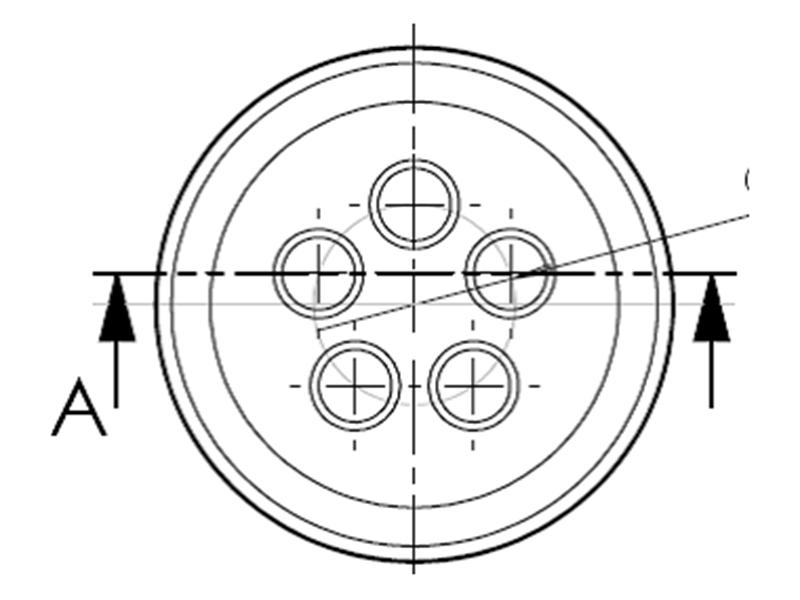

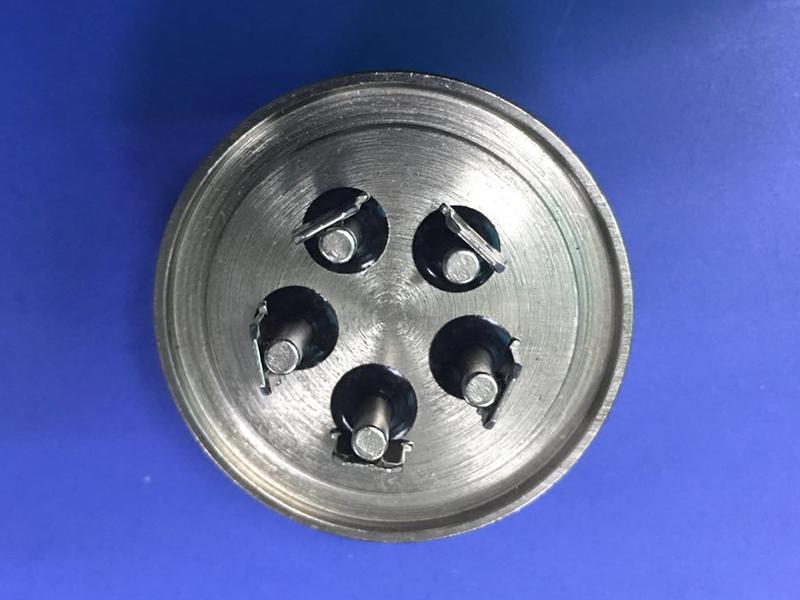

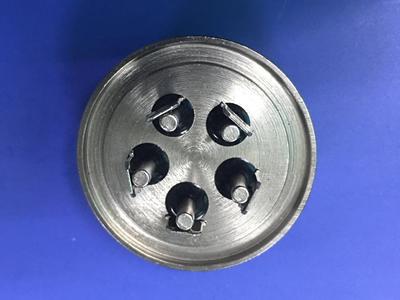

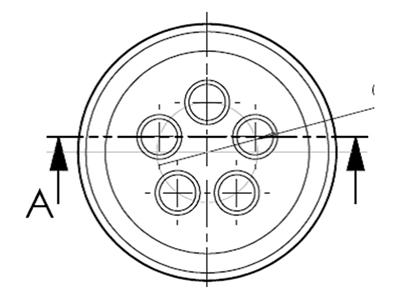

商業用半密閉型コンプレッサー用気密端子板 SC-4-47
| モデル | 本体の厚さ: mm | ピンとピンの距離: mm | ピンの規格 | ピンの長さ: mm | 外部寸法: mm | 仕上げ | 最大電流 |
| SC-4-47 | 6.5mm | 3.6mm | Φ3.2mm | 36.5mm | Φ46*6.5 | ニッケルめっき | 30A |

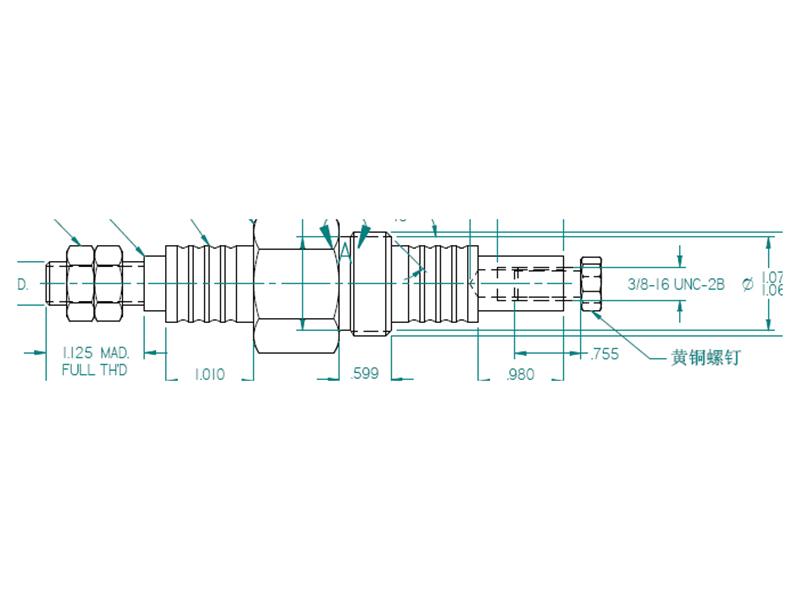

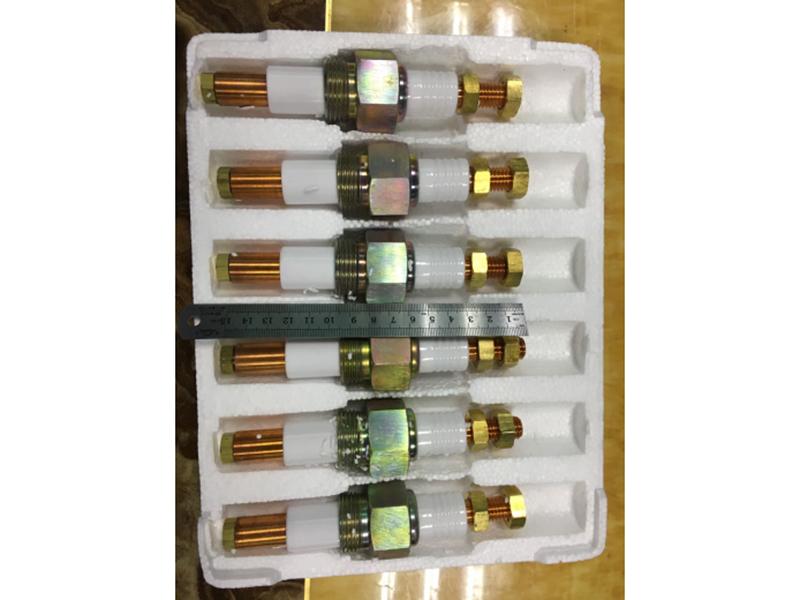

商業用半密閉型コンプレッサー用気密端子板 SC-5-14
| モデル | ピンの規格 | ピンの長さ: mm | 仕上げ | 最大電流 |
| SC-5-14 | 1/2-13UNC 3/8-16UNC | 150mm | 赤銅 | 200A |

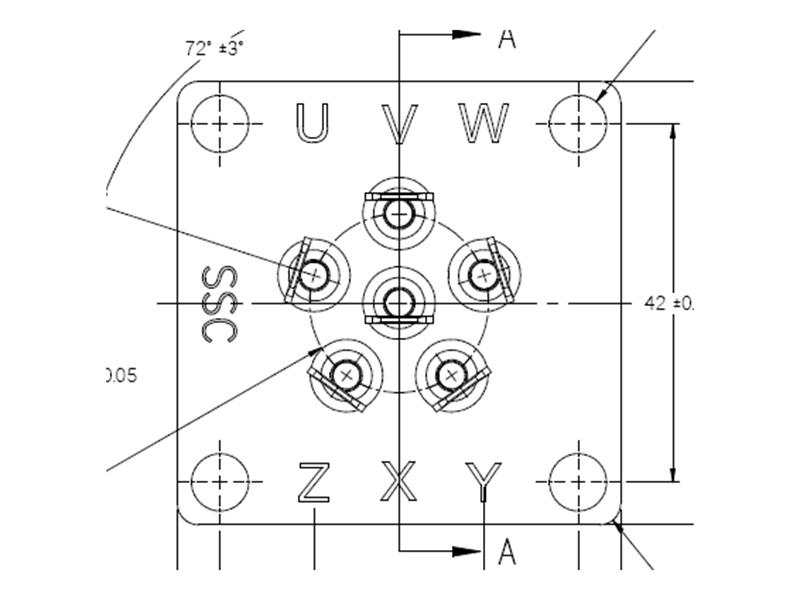

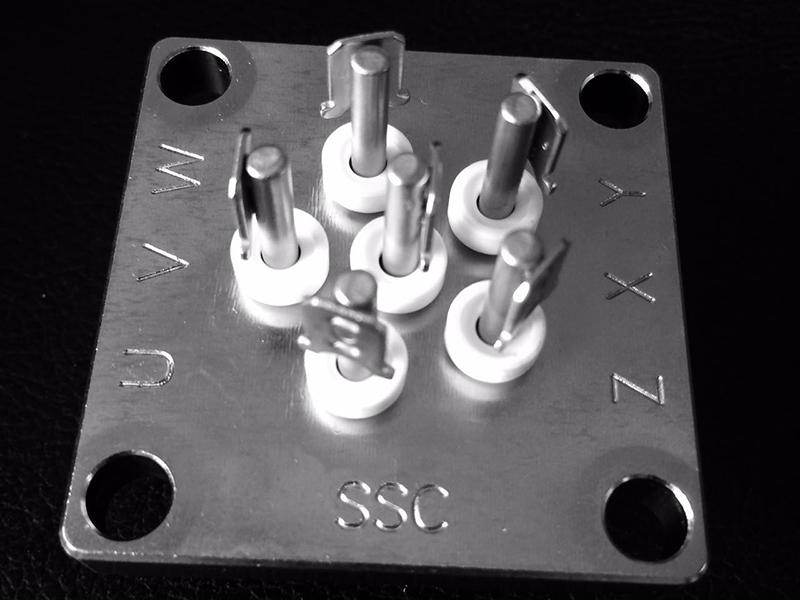

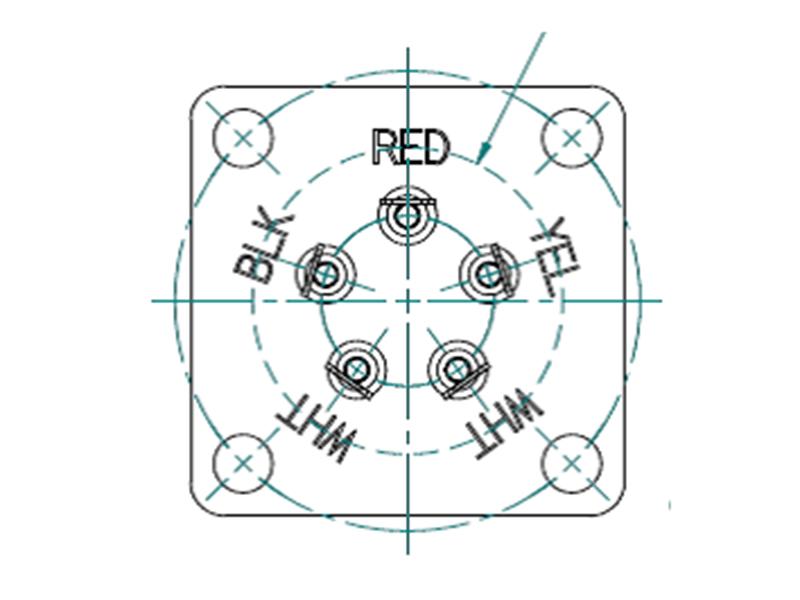

商業用半密閉型コンプレッサー用気密端子板 SC-4-17
| モデル | 本体の厚さ: mm | ピンとピンの距離: mm | ピンの規格 | ピンの長さ: mm | 外部寸法: mm | 仕上げ | 最大電流 |
| SC-4-17 | 7.2mm | 4.2mm | Φ3.2mm | 39mm | 52*52*7.2 | ニッケルめっき | 30A |
