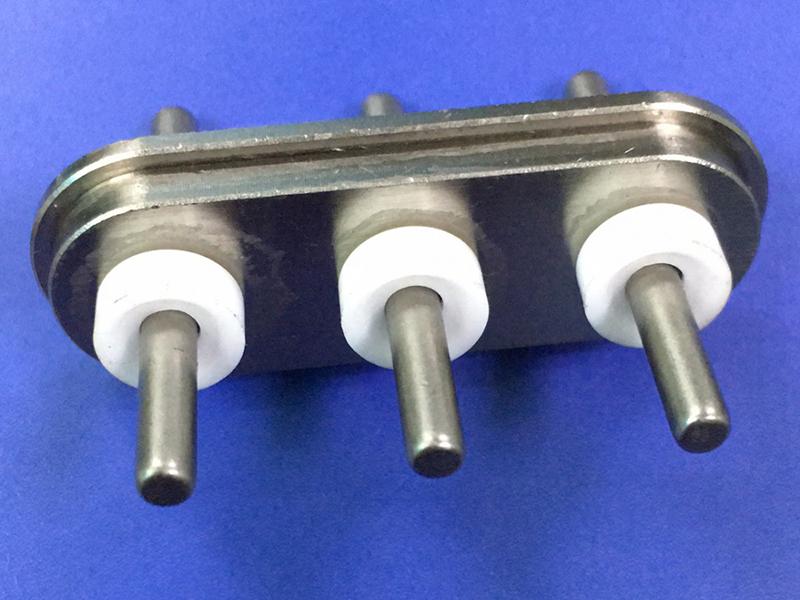

応用:

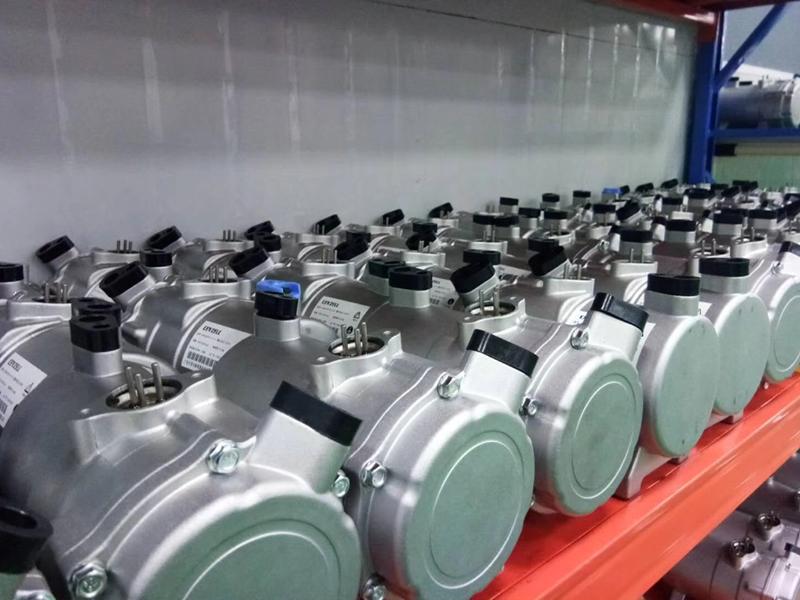

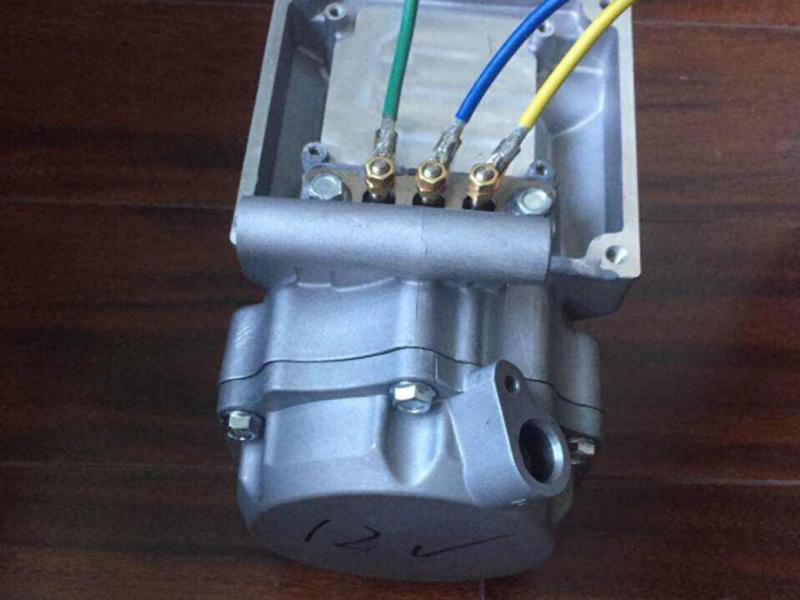

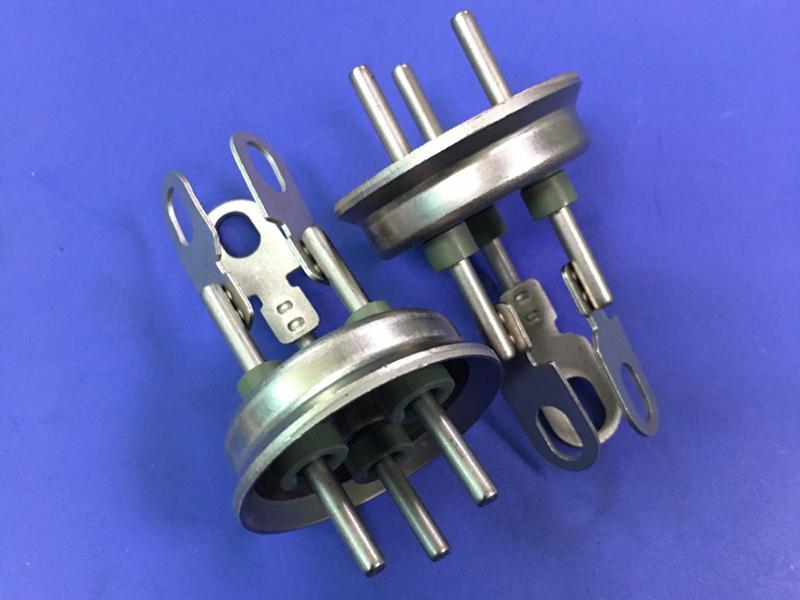

このコンプレッサー用気密端子は、カーエアコンの電動コンプレッサー（24V）に使用されます。電源端子として、気密、絶縁、耐圧を求める電気接続を実現します。
材料:
本体：C45
ピン：C45もしくは446SS銅芯、ハイパワー
ガラス：耐熱ガラス
セラミック：99#
当社はお客様のご要望に合わせ、様々なガラス端子をカスタムすることができます。当社製品の性能パラメータは以下をご覧下さい。
- 高絶縁性：5000MΩ以上 (DC500V)
- 高気密性：2.5Mpa 動作気圧で気密保持
- 耐高圧性：2000VAC以上、漏れ電流≤0.5mA
- 耐腐食性：塩水噴霧試験標準GB/T2423.17、8級以上のレベル
- 耐冷媒、耐油性：R114a、R410a、R22とCO2
- 耐熱衝撃：-40〜300℃の環境で使用
焼結過程
- 1. 材料購入
- 2. 材料検査
- 3. ピンエッチング
- 4. 金属ベースの油を除去
- 5. 組立と焼結
- 6. 気密検査
- 7. ニッケルめっき
- 8. タグ溶接
- 9. シリル化
- 10. 電気性能検査
- 11. 外観検査
- 12. QA検査
- 13. 包装
- 14. 出荷
仕上げ:
当社のガラス端子製品の表面に、無電解ニッケルめっき加工をし、塗装の厚さは3-5μm。水銀、鉛、カドミウム、六価クロムなどの有害物質を含まない環境にやさしい塗装です。メッキを施した後、ガラス端子表面は耐食性、耐酸、耐アルカリ性、耐錆性、耐熱性、また、各種冷媒対する耐性など機能を備えます。ヨーロッパ規格に準拠、SGS環境保護のレポートを保持します。
- 耐食性：ISO9227-2017規格に基づき、5％の塩水噴霧を12時間試験、サビが出る面積は5％以下です。
- 塩水噴霧試験の基準：GB/T2423.17、IEC60068-2-11、ISO4628-3
カーエアコンのコンプレッサー（24V）用ガラス端子の他のモデルは以下をご参照ください。

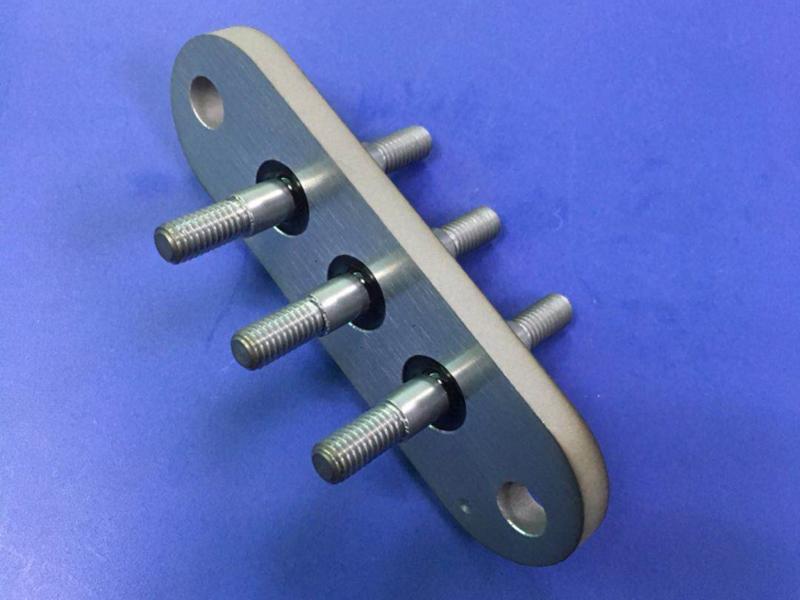

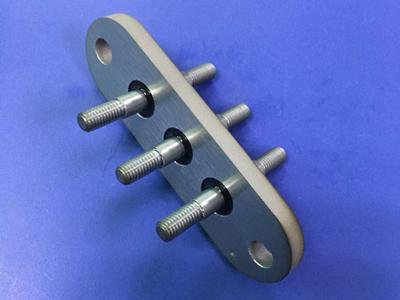

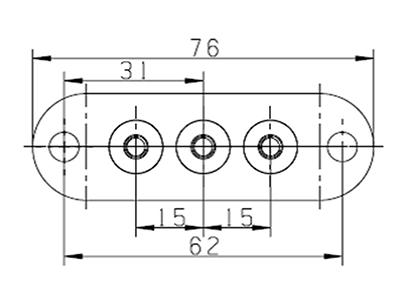

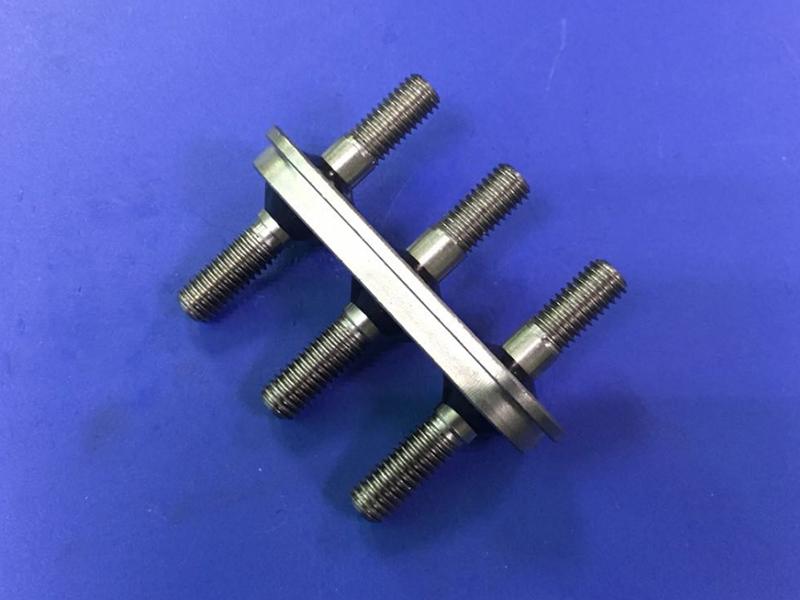

カーエアコン12V-24Vコンプレッサー用ガラス端子 SC-4-84
| モデル | 本体の厚さ | ピンとピンの距離 | ピンの外径 | ピンの長さ | 取付穴の間隔 | モーター接続 | コントロール接続 | 仕上げ | 最大電流 |
| SC-4-84 | 5mm | 15mm | Φ5.5mm | 42.5mm | 62mm | M5ねじ | M5ねじ | ニッケルめっき | 60A |

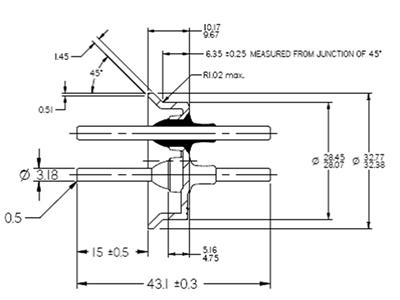

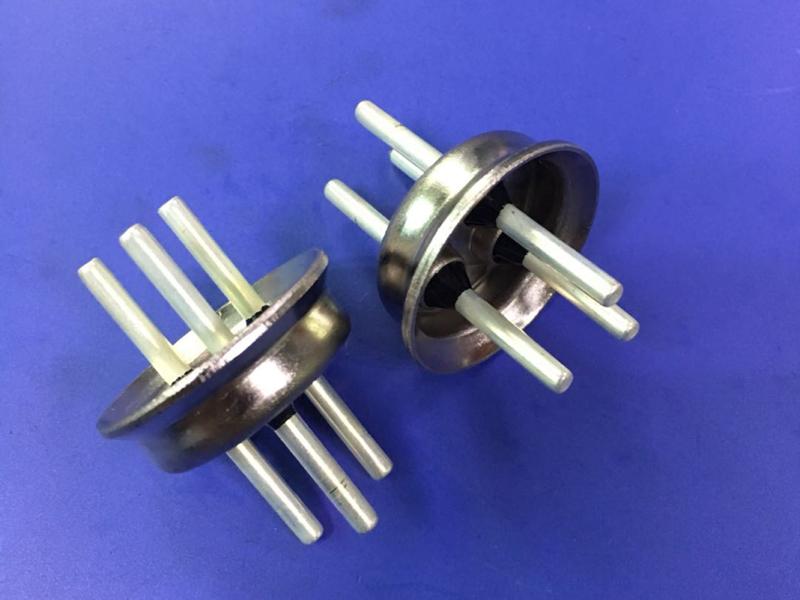

カーエアコン12V-24Vコンプレッサー用ガラス端子 SC-1-GY00C
| モデル | 本体の厚さ | ピンとピンの距離 | ピンの外径 | ピンの長さ | 取付穴の間隔 | モーター接続 | コントロール接続 | 仕上げ | 最大電流 |
| SC-1-GY00C | 1.45mm | 11.66mm | Φ3.18mm | 43.1mm | サークリップ | インライン | インライン | ニッケルめっき | 60A |

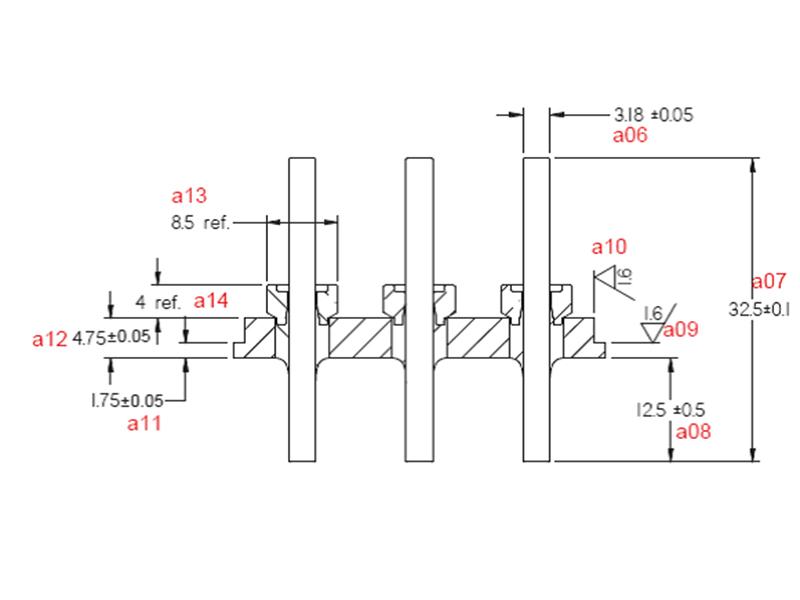

カーエアコン12V-24Vコンプレッサー用ガラス端子 SC-4-27C
| モデル | 本体の厚さ | ピンとピンの距離 | ピンの外径 | ピンの長さ | 取付穴の間隔 | モーター接続 | コントロール接続 | 仕上げ | 最大電流 |
| SC-4-27C | 4.75mm | 14mm | Φ3.18mm | 32.5mm | サークリップ | インライン | インライン | ニッケルめっき | 60A |

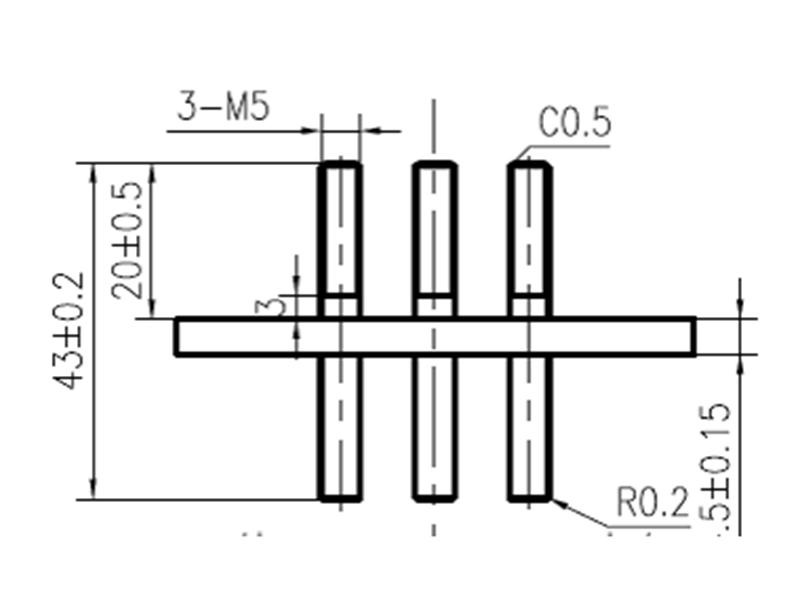

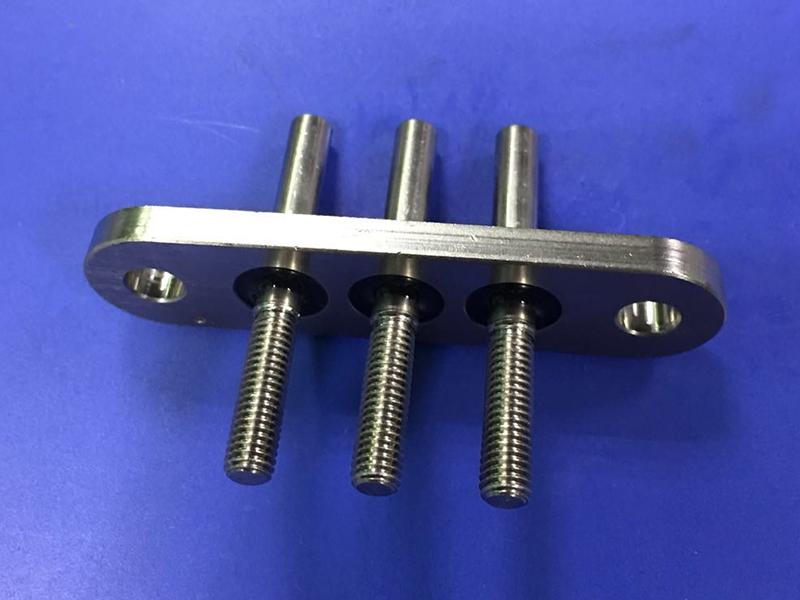

カーエアコン12V-24Vコンプレッサー用ガラス端子 SC-4-85
| モデル | 本体の厚さ | ピンとピンの距離 | ピンの外径 | ピンの長さ | 取付穴の間隔 | モーター接続 | コントロール接続 | 仕上げ | 最大電流 |
| SC-4-85 | 4.5mm | 12mm | Φ5.0mm | 43mm | 51mm | インライン | M5ねじ | ニッケルめっき | 60A |

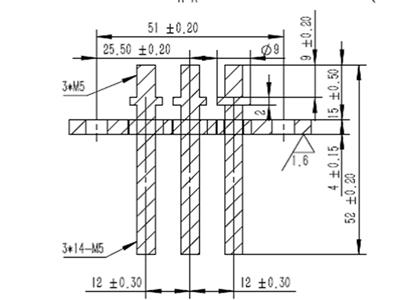

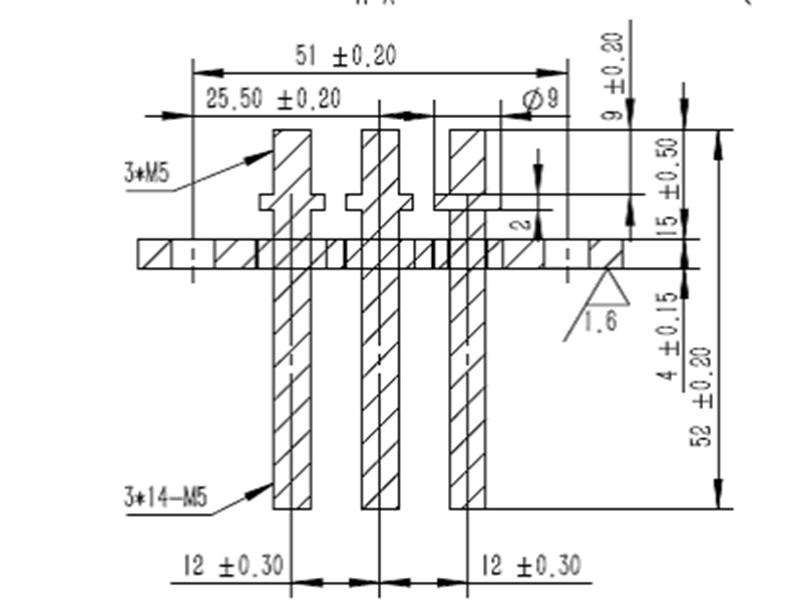

カーエアコン12V-24Vコンプレッサー用ガラス端子 SC-4-96104
| モデル | 本体の厚さ | ピンとピンの距離 | ピンの外径 | ピンの長さ | 取付穴の間隔 | モーター接続 | コントロール接続 | 仕上げ | 最大電流 |
| SC-4-96104 | 4mm | 12mm | Φ5.0mm | 52mm | 51mm | M5ねじ | M5ねじ | ニッケルめっき | 60A |

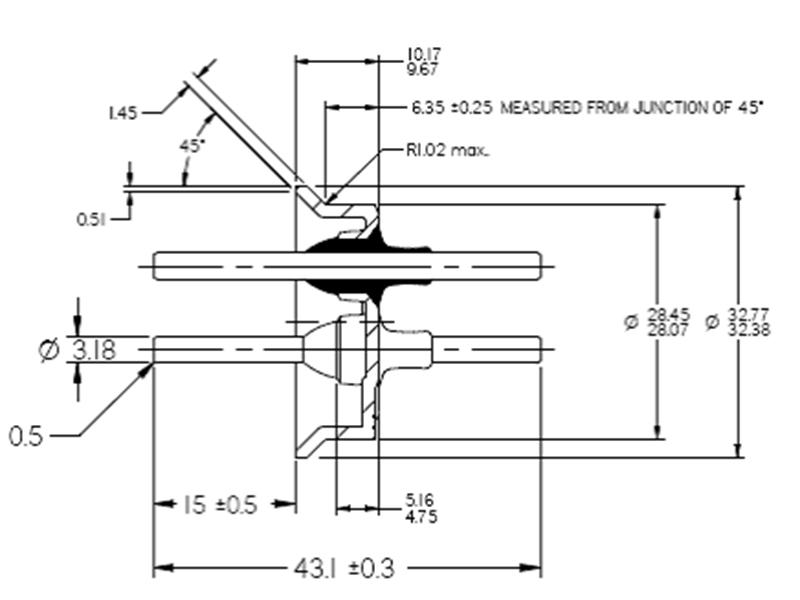

カーエアコン12V-24Vコンプレッサー用ガラス端子 SC-1-635I
| モデル | 本体の厚さ | ピンとピンの距離 | ピンの外径 | ピンの長さ | 取付穴の間隔 | モーター接続 | コントロール接続 | 仕上げ | 最大電流 |
| SC-1-635I | 1.45mm | 15.12mm | Φ3.18mm | 43.1mm | 溶接 | インライン | 仕上げ | ニッケルめっき | 60A |

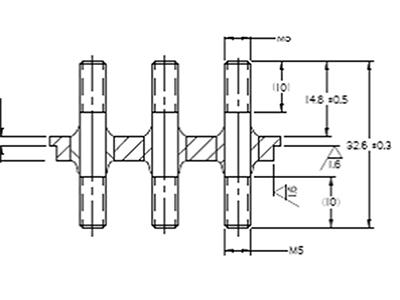

カーエアコン12V-24Vコンプレッサー用ガラス端子 SC-4-45
| モデル | 本体の厚さ | ピンとピンの距離 | ピンの外径 | ピンの長さ | 取付穴の間隔 | モーター接続 | コントロール接続 | 仕上げ | 最大電流 |
| SC-4-45 | 4.75mm | 14mm | Φ5.0mm | 32.5mm | サークリップ | M5ねじ | M5ねじ | ニッケルめっき | 60A |
カーエアコン12V-24Vコンプレッサー用ガラス端子 SC-1-78SC
| モデル | 本体の厚さ | ピンとピンの距離 | ピンの外径 | ピンの長さ | 取付穴の間隔 | モーター接続 | コントロール接続 | 仕上げ | 最大電流 |
| SC-1-78SC | 1.45mm | 11.66mm | Φ3.18mm | 40mm | 溶接 | インライン | 仕上げ | ニッケルめっき | 60A |
カーエアコン12V-24Vコンプレッサー用ガラス端子 SC-4-HQ00C
| モデル | 本体の厚さ | ピンとピンの距離 | ピンの外径 | ピンの長さ | 取付穴の間隔 | モーター接続 | コントロール接続 | 仕上げ | 最大電流 |
| SC-4-HQ00C | 4.0mm | 12mm | Φ3.18mm | 49.3mm | 51mm | インライン | インライン | ニッケルめっき | 60A |

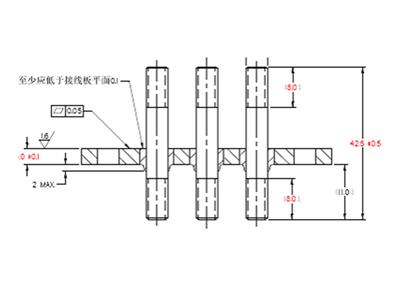

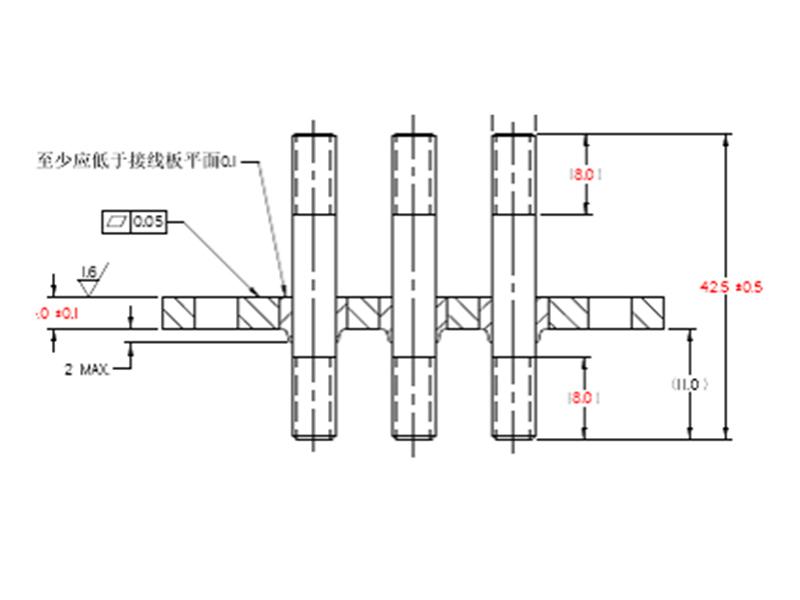

カーエアコン12V-24Vコンプレッサー用ガラス端子 SC-4-46M5
| モデル | 本体の厚さ | ピンとピンの距離 | ピンの外径 | ピンの長さ | 取付穴の間隔 | モーター接続 | コントロール接続 | 仕上げ | 最大電流 |
| SC-4-46M5 | 4.0mm | 12mm | Φ5.0mm | 42.5mm | 53mm | M5ねじ | M5ねじ | ニッケルめっき | 60A |

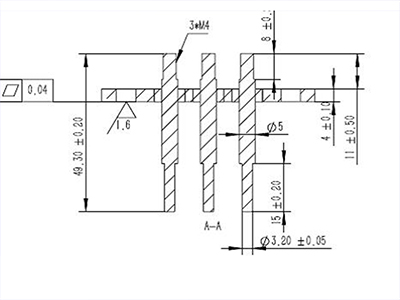

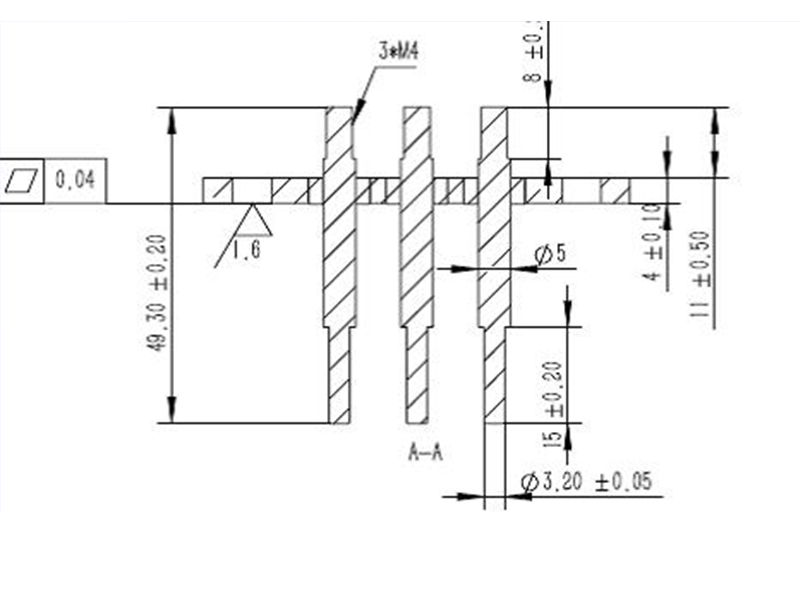

カーエアコン12V-24Vコンプレッサー用ガラス端子 SC-4-3.2M4
| モデル | 本体の厚さ | ピンとピンの距離 | ピンの外径 | ピンの長さ | 取付穴の間隔 | モーター接続 | コントロール接続 | 仕上げ | 最大電流 |
| SC-4-3.2M4 | 4.0mm | 12mm | Φ5.0mm | 49.3mm | 51mm | Φ3.2 インライン | M4 ねじ | ニッケルめっき | 60A |

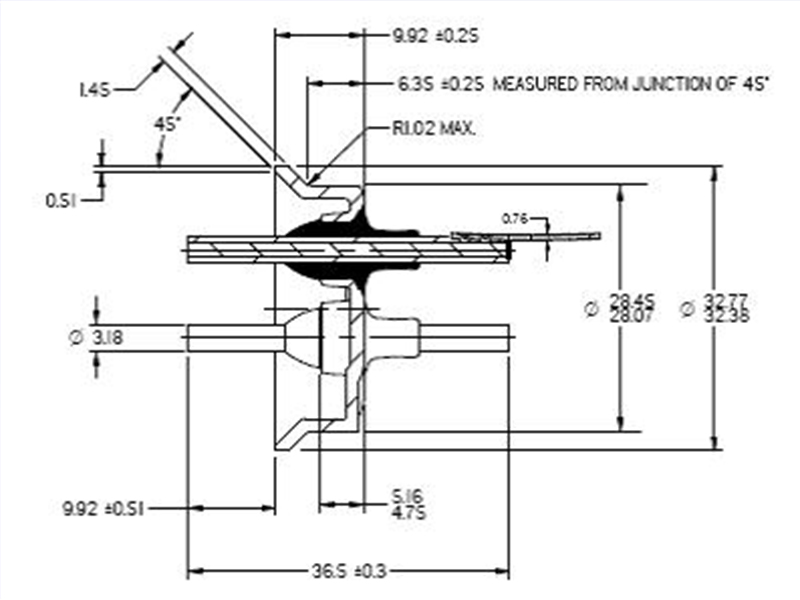

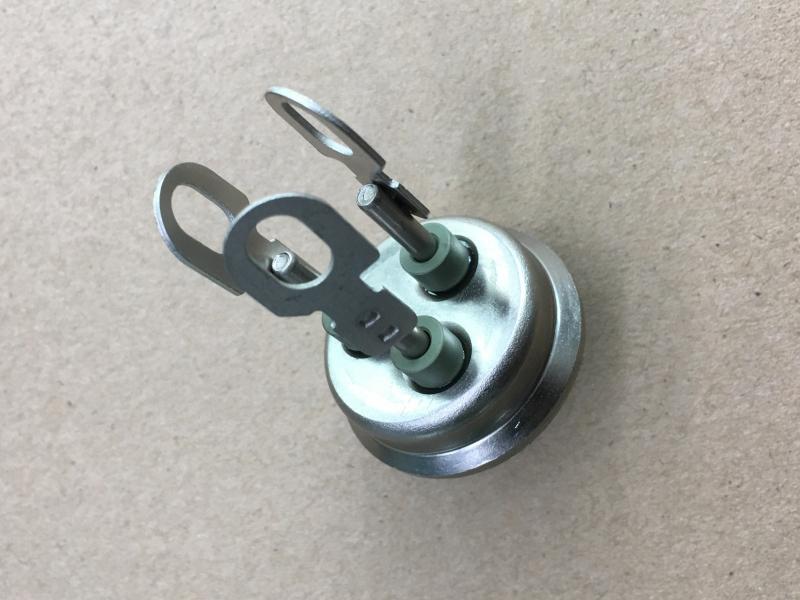

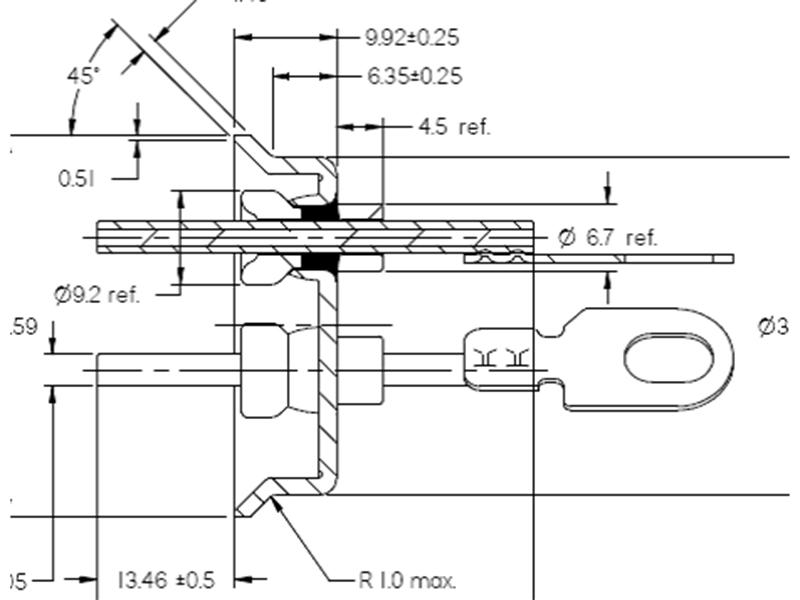

カーエアコン12V-24Vコンプレッサー用ガラス端子 SC-1-70C
| モデル | 本体の厚さ | ピンとピンの距離 | ピンの外径 | ピンの長さ | 取付穴の間隔 | モーター接続 | コントロール接続 | 仕上げ | 最大電流 |
| SC-1-70C | 1.5mm | 11.66mm | Φ3.18 mm | 36.5mm | | Φ3.2 インライン | ワイヤーイヤー接続 | ニッケルめっき | 60A |
